钻孔灌注桩施工工艺
添加时间:2021-06-24

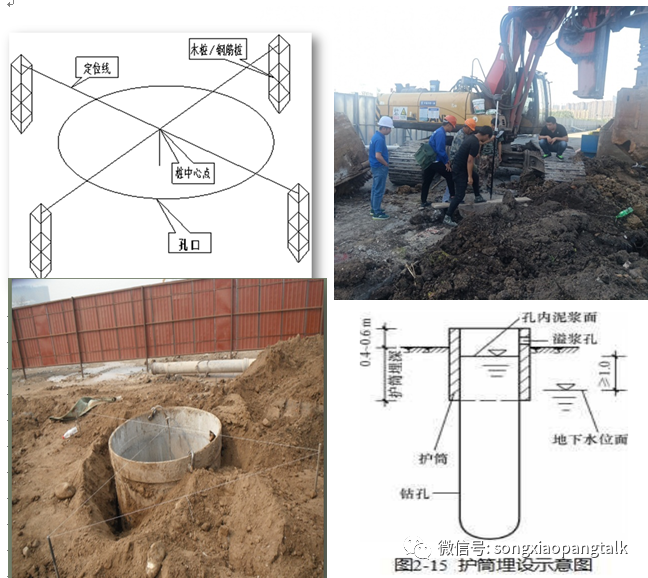

一、桩位放线、护筒埋设

  1. 测定桩位

    首先进行测量放线,使用全站仪测定桩位。在桩位点打300mm深的木桩,桩上标定桩位中心,并采用“十字栓桩法”作好标记,并加以保护。

  2. 护筒设埋

    埋设护筒时,位置应准确,护筒应稳定,护筒中心与桩位中心的偏差不得大于50 mm;护筒顶部宜开设1~2个溢浆孔,以便多余泥浆溢出流回泥浆池;护筒的埋置深度在黏性土中不宜小于1.0 m,砂土中不宜小于1.5 m,为保证筒内泥浆面水头,护筒顶应露出地面0.4~0.6 m,以便钻头定位及保护桩孔。

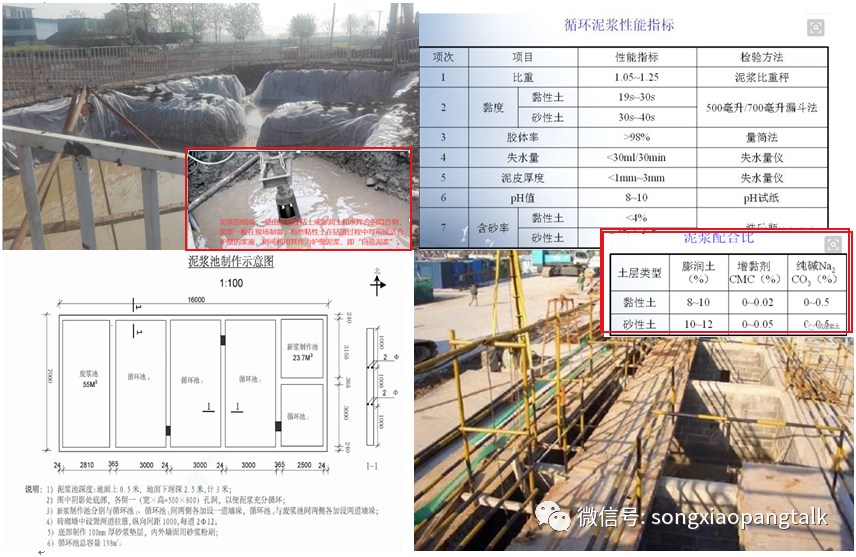

二、桩机就位、泥浆制备

  1. 制备泥浆可采用两种方法

    黏性土中成孔时,向孔中注入清水,削下来的土屑与清水混合后,即可成浆;

    其他土层中成孔时,应以高塑性黏土或膨胀土为原料,在桩孔外泥浆池中用水调制。

  2. 泥浆的作用:是将孔内土层中的孔隙渗填密实,以防塌孔。泥浆循环排土时,还起着携渣、冷却和润滑钻头、减少钻进阻力的作用。(护壁、排土渣、冷却、润滑




三、成孔

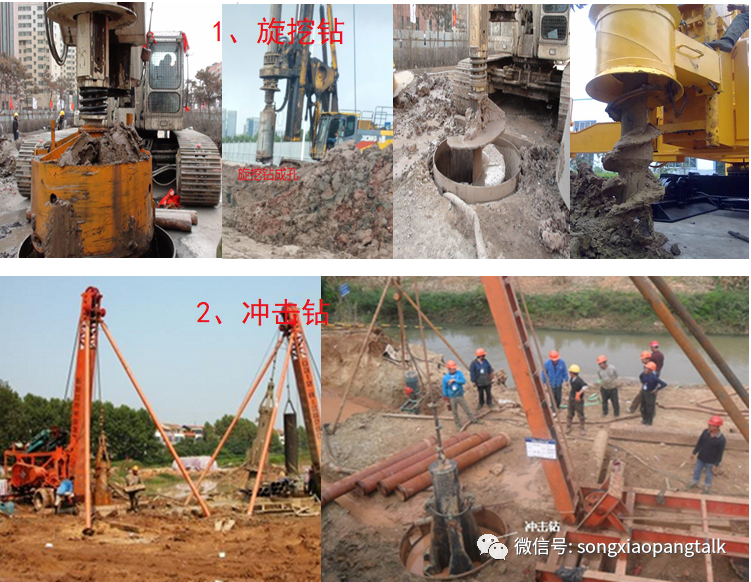

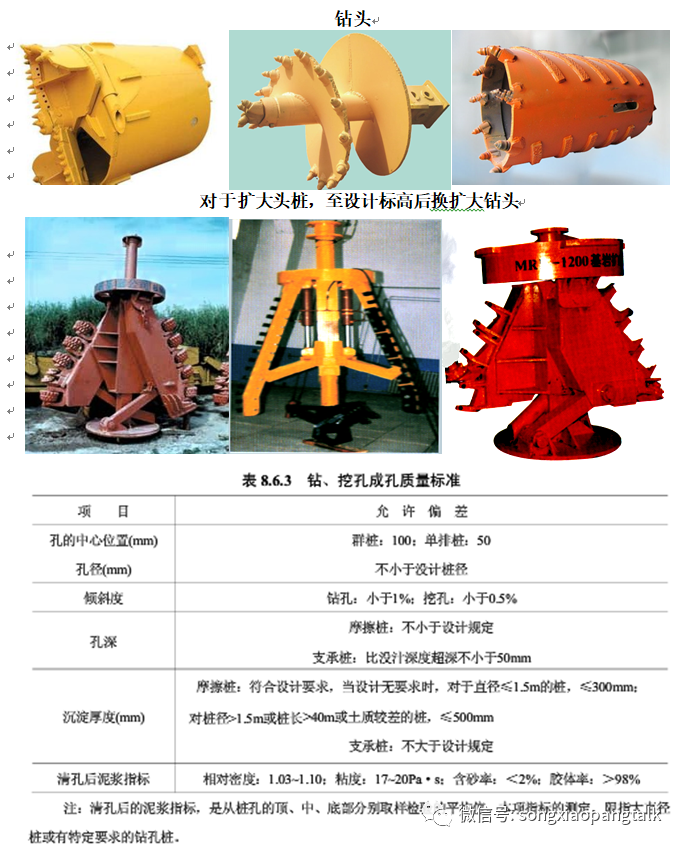

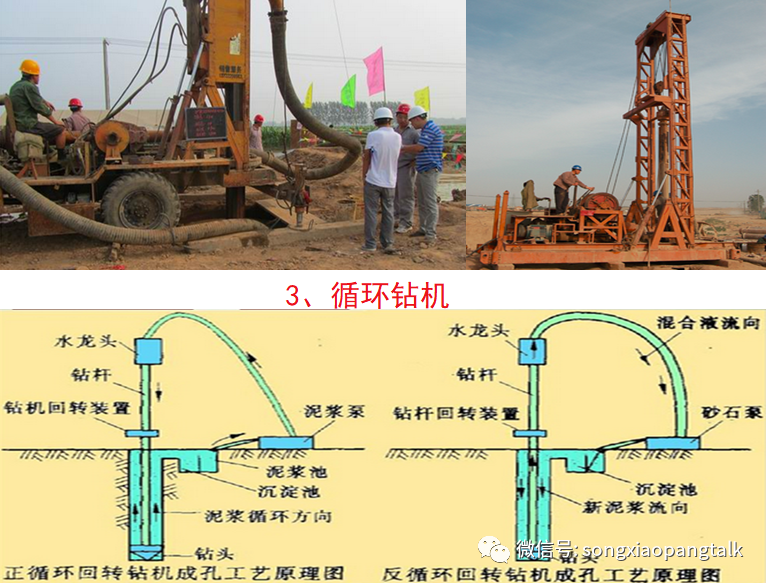

常用钻机类别:旋挖钻 (螺旋钻孔机、用于地下水位以上的粘土、粉土、中密以上砂土等,孔径300-800mm,钻孔深度8-12m,下图1中第三、四张照片) 、冲击钻、循环钻机

  • 钻机均悬挂标示牌,标明桩位名称、桩长、桩底标高、桩顶标高、地面标高及开钻时间等相关信息。

  • 钻进时,开始适当控制进尺,尤其在护筒刃脚处,应低速钻进,使该处能形成坚固的泥皮护壁。钻至护筒刃脚下1m后,可按土质选择转速正常钻进。

  • 钻至到软土层时特别注意缩径问题,该处须反复上下钻进,以控制缩径。旋挖钻机钻斗升降速度宜控制在0.75-0.8m/s,在粉砂层或亚砂土层时,钻斗升降速度应更加缓慢,避免造成缩颈、坍塌事故。

  • 钻进过程中经常注意地层的变化,每进尺2米或在进尺速度有异常时,捞取渣样,判断土层岩性,记入钻孔记录表并与地层柱状图核对。

  • 钻进过程连续不得中断;桩的钻孔施工时,应确保在相邻5m内无24h内新灌注的桩,以避免干扰邻桩混凝土的凝固。

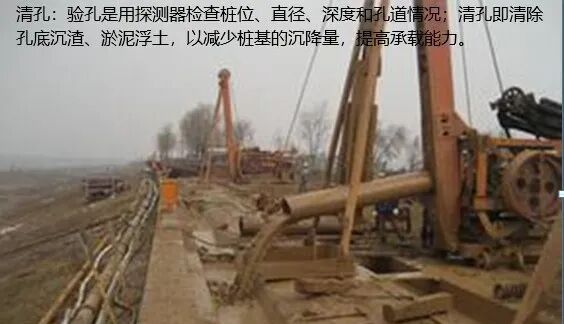

四、清孔

  • 钻孔深度达到设计标高后,应对孔深、孔径进行检查。

  • 清孔方法有换浆、抽浆、掏渣、空压机喷射、砂浆置换等。

  • 清孔后泥浆性能指标符合要求

  • 孔底沉淀厚度符合要求,吊入钢筋笼后,浇筑砼前,再次检查泥浆性能及沉淀厚度,不符合要求二次清孔。

  • 不得用加深钻孔深度的方式代替清孔。

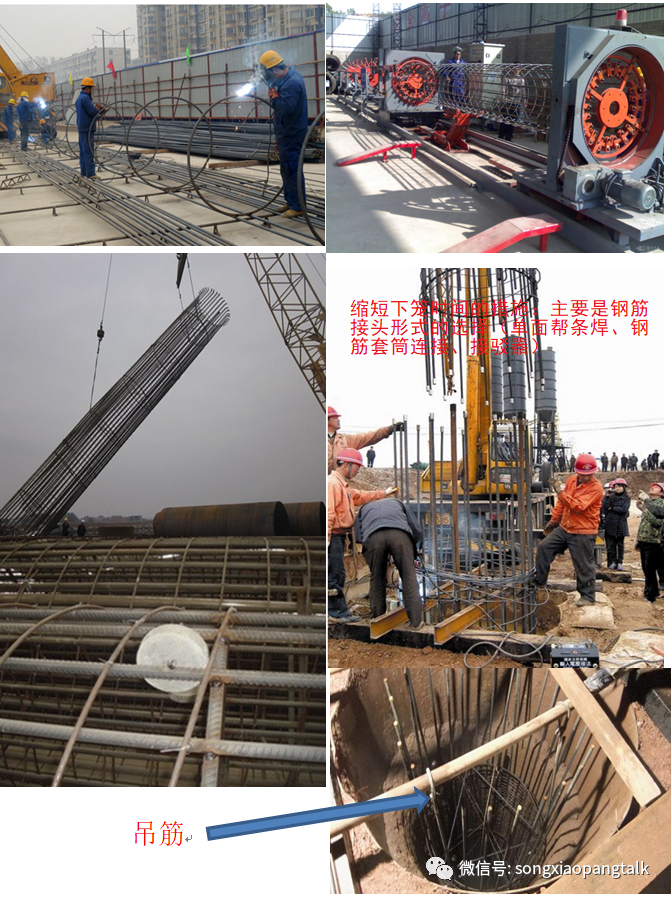

五、钢筋笼制作及安放

长桩钢筋笼宜分段制作,接头错开,确保吊装不变形。




六、安放导管

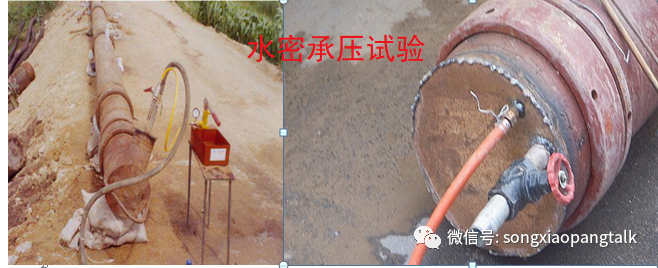

  • 一般采用钢导管,导管内径为200-300mm,视桩径大小而定,导管使用前应进行水密承压试验。

  • 导管合理配节;

  • 导管安放于孔中心位置,导管底端至孔底一般为40cm。

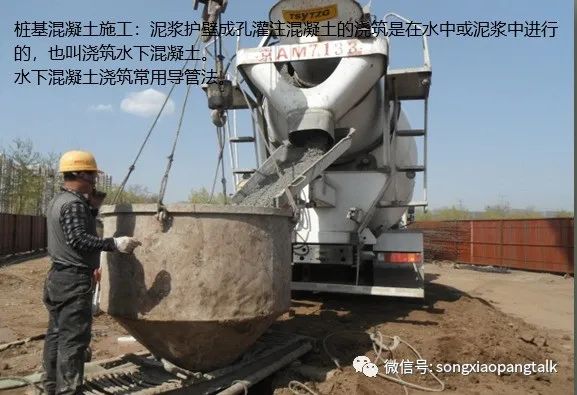

七、砼浇注




八、拆除护筒

  • 砼浇筑完毕后,待砼初凝前拔出

  • 设备:起重机、钻架、起重机配合振拔机

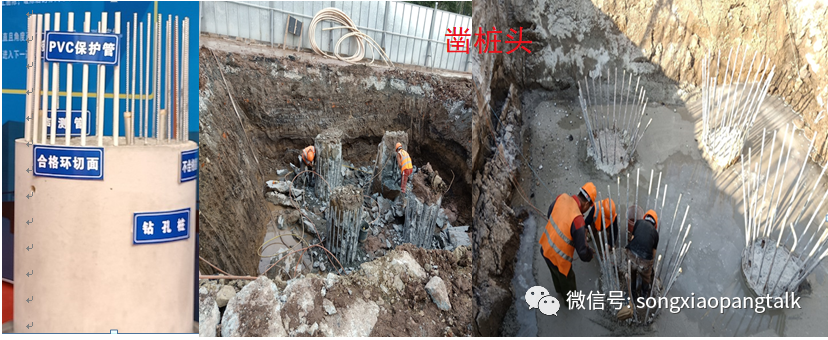

九、桩头凿除、桩头处钢筋整理


十、桩基检测

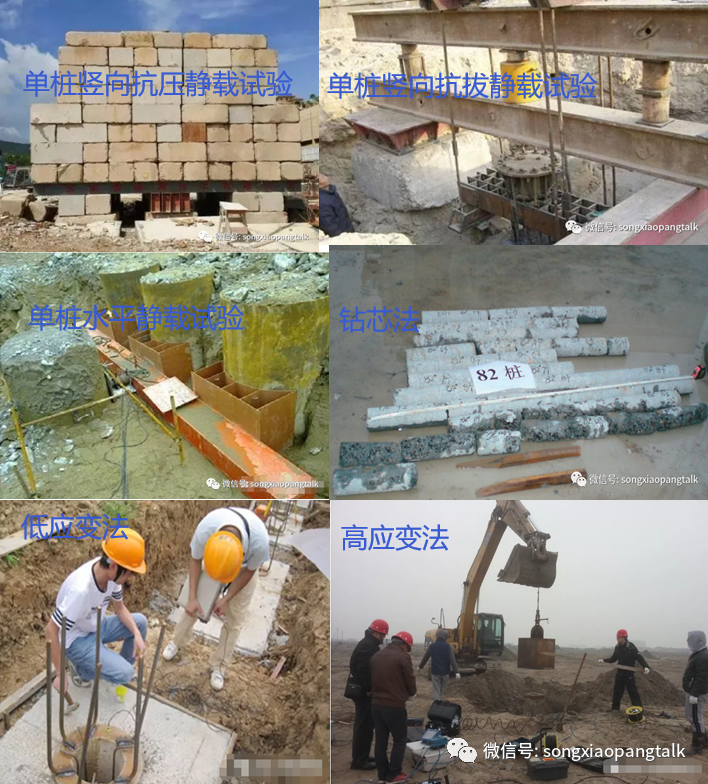

桩基检测的方法有:单桩竖向抗压静载试验、单桩竖向抗拔静载试验、单桩水平静载试验、钻芯法、低应变法、高应变法、声波透射法。

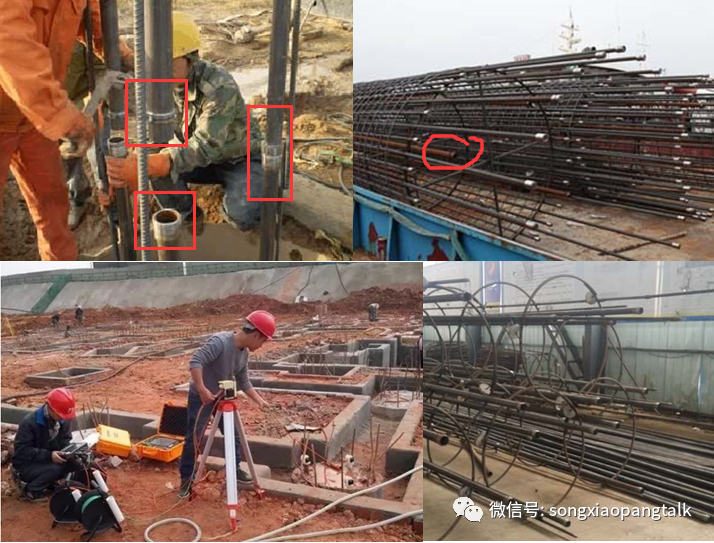

1、这里重点说明声波透射法(检测桩身完整

声波透射法检测原理 通过桩身内预埋声测管之间激发并接受高频弹性脉冲波,检测桩是否有质量缺陷,有没有断桩等。

声波透射法试验装置 包括超声检测仪,超声波发射接收换能器(亦称探头)、预埋测管等,也有加上换能器标高控制绞车和数据处理计算机。按原理埋测管应当具有一定的强度、韧性及钢度。一般采用外壁与混凝土粘结较好、有较大透声率的钢管,其内宜为43-60mm接头宜采用螺纹连接。声测管应焊接或绑扎在钢筋笼内侧埋设到桩底,管口应高出检测工作面300mm(吉林省定额工程量计算规则里规定的是按照500考虑)以上,保证声测管畅通,管壁完好,声测管之间应保持平行、间距应基本保持均匀。

应符合下列检测要求(D为受检桩设计桩径。)

(1)D≤1000mm时,宜埋设2根声测管。

(2)1000<D≤2000mm时,宜埋设3根声测管。

(3)D>2000mm时,宜埋设4根声测管。

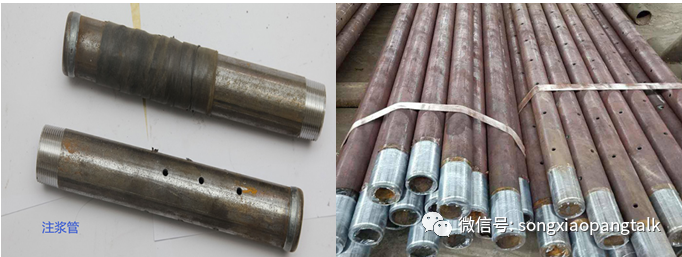

2、注浆管

注浆管和声测管肯定是有区别的。

  1.   两者从功能有区别,一是用注浆,管内也被灌满的。而声测管内不注浆是空的,进行检测完才能封死。

  2. 声测管是市场上唯一专门应用于超声波检测的可靠系统。利用钳压连接、螺旋连接、承插连接等方式进行连接,在检测的时候不能漏水。声测管成品通常标准长度为6M-9m-12M。主要作用是可以对桩身预留一个通道使探测头可以直达桩基底部。

  3.     注浆管主要用于高度较高的桩身注浆使用。注浆管从外形上类似于螺旋式声测管。声测管的钳压式、法兰式、承插式接头不适合做注浆管连接,因为他们不能承受注浆时的压力,从这点上来说区别很明显。

  4. 注浆管的底部除了跟声测管一样有封底之外,还要在底部侧面对应打孔,最好用胶带将孔封住(这是区别他们的明显特点)。封孔的目的是为了防止有杂物进入,在注浆时,混凝土会从胶带的缝隙喷出,并且不会被带入砂浆内。
